线激光轮廓传感器
Line Laser Profile Sensor
LS20系列线激光轮廓传感器，是一款专为3D高精度测量而设计的工业传感器。通过内置高精度算法结合高质量激光线形，实时输出高精度3D点云数据。广泛应用于光伏、锂电、3C、电子，汽车等工业制造领域。传感器使用专用上位机软件进行连接，用户也可自行设计上位机，通过原厂提供的SDK，对传感器进行控制和数据通讯。
PRODUCT MODEL
产品型号

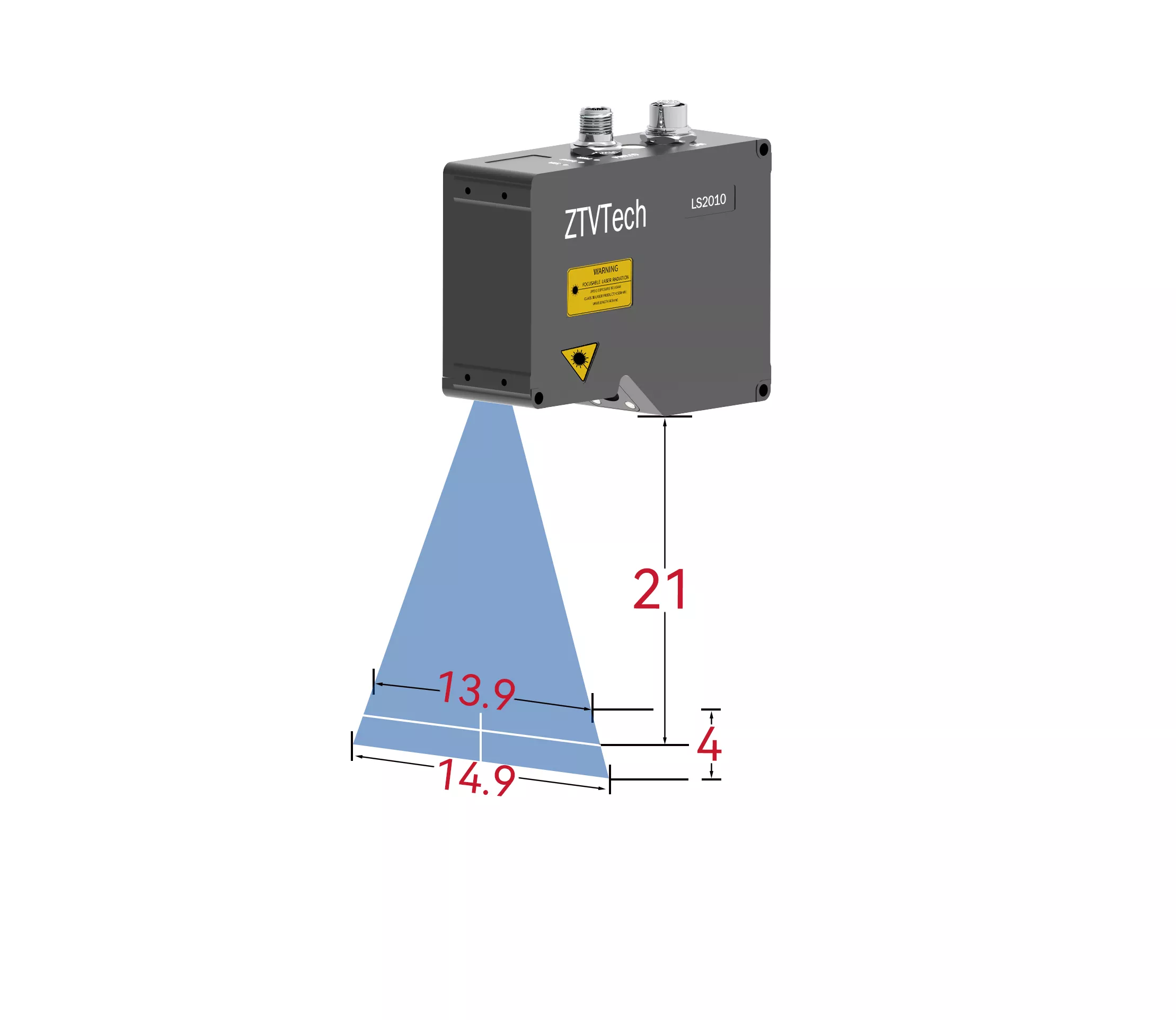

  • LS2010
    LS2010

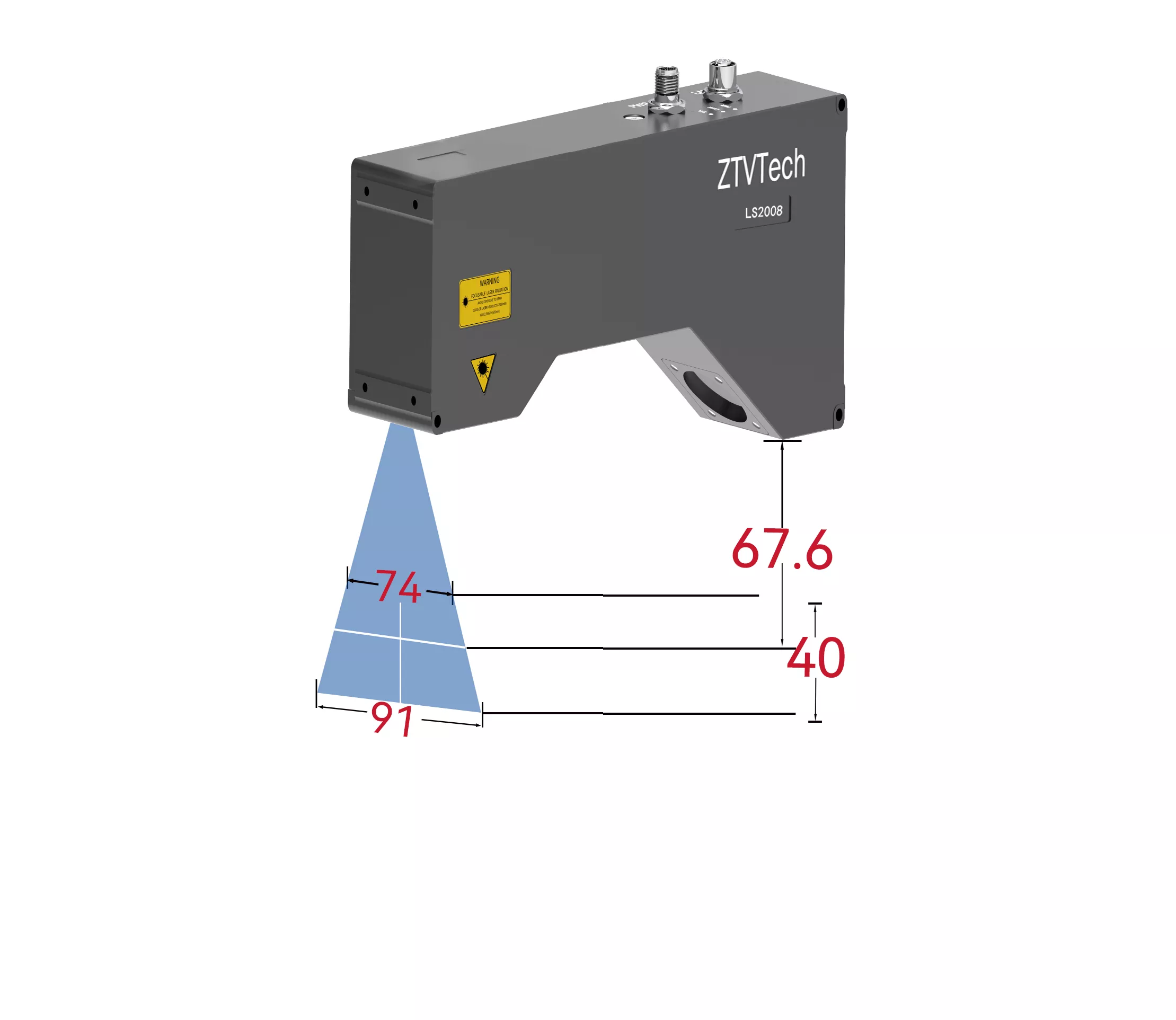

  • LS2008
    LS2008

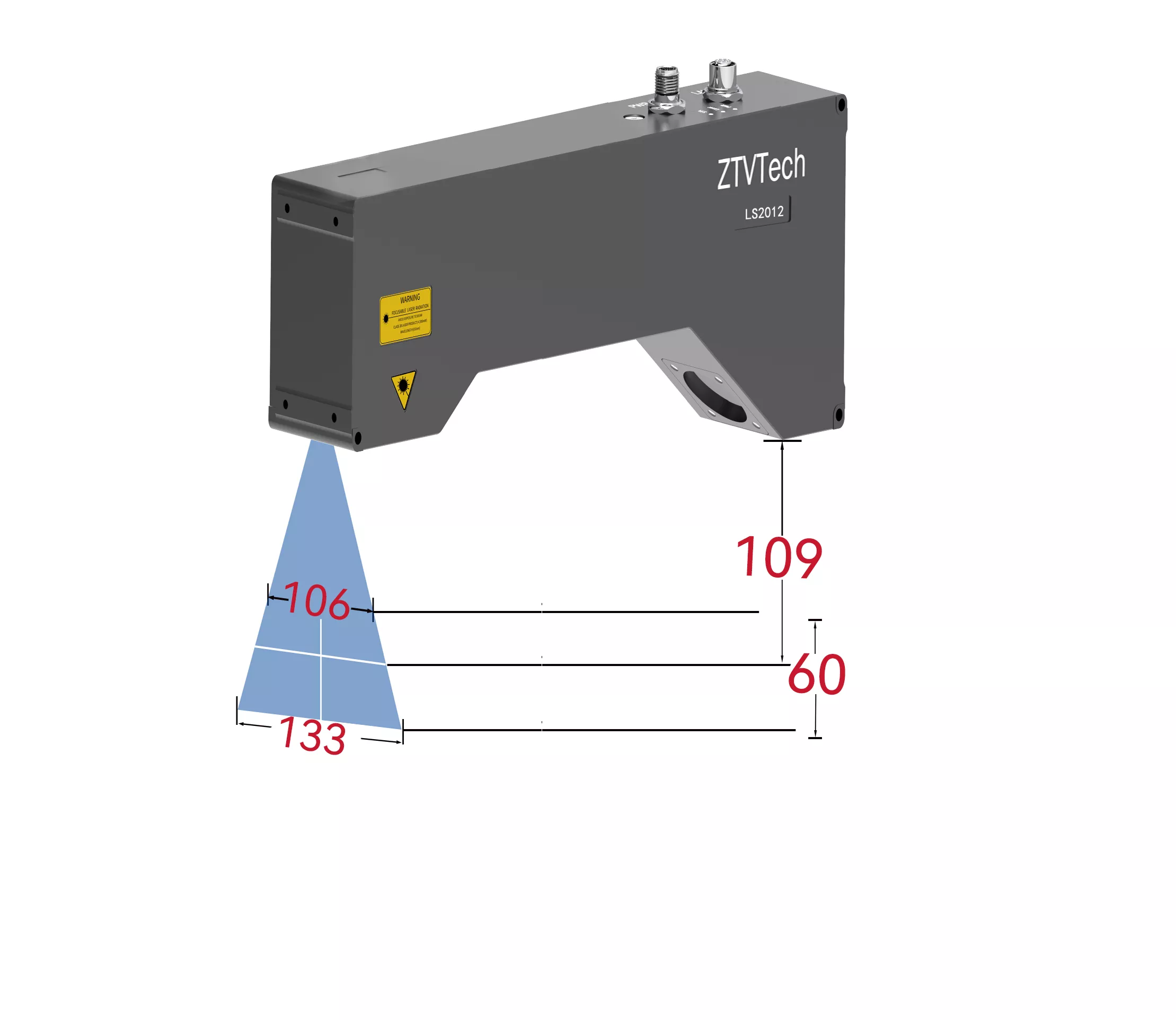

  • LS2012
    LS2012

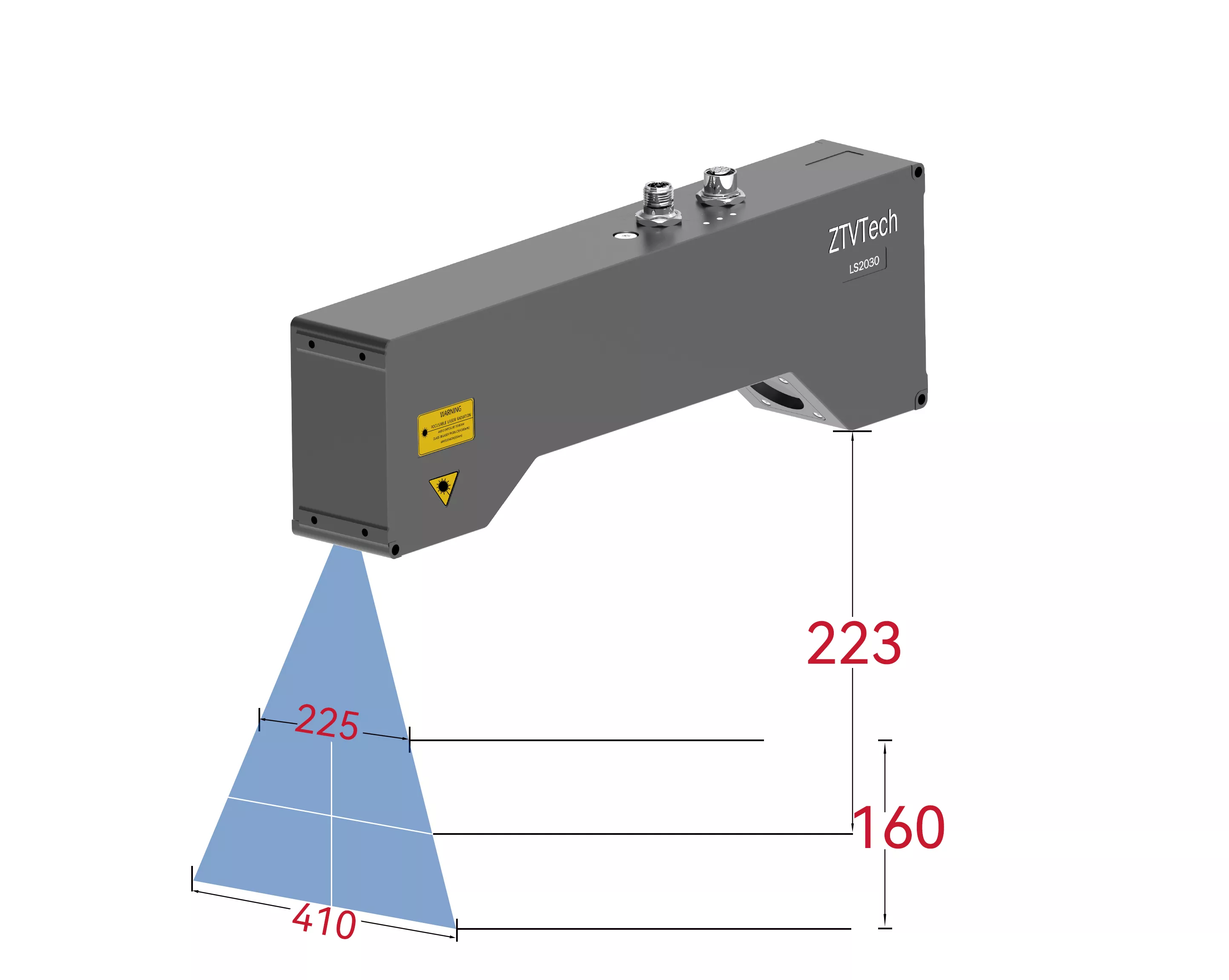

  • LS2030
    LS2030

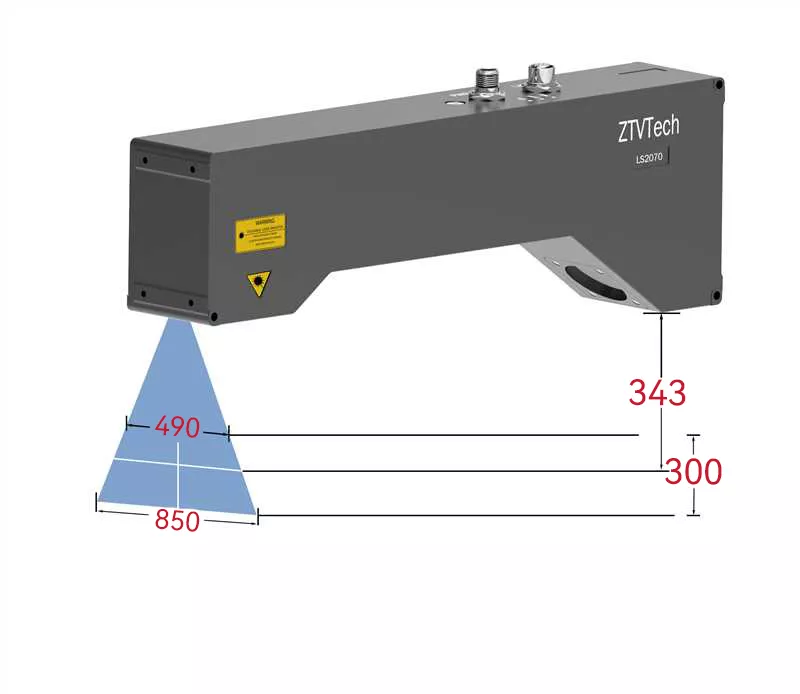

  • LS2070
    LS2070

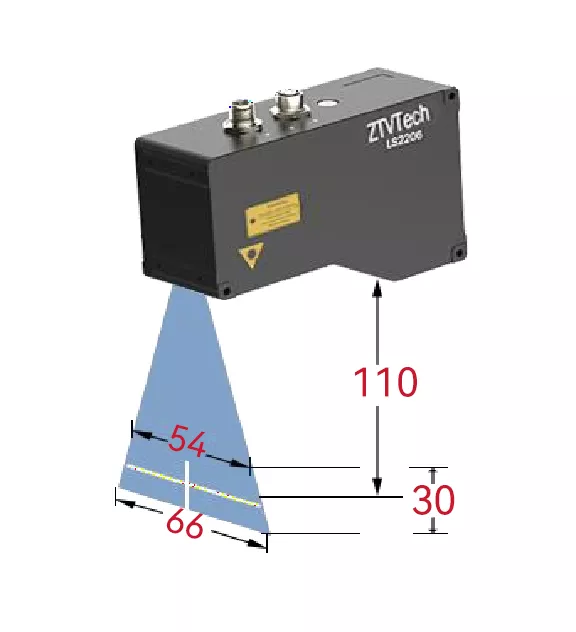

  • LS2206
    LS2206
FEATURE&BENEFIT
产品特点

高速扫描与实时处理

单次扫描可获取整条轮廓线数据，效率远超点激光逐点扫描；

结合FPGA加速算法，可实现μs级数据处理，最高可实现8000hz刷新频率。


Z轴微米级精度

X方向2K物理分辨率，清晰呈现物体3D轮廓；

Z轴重复精度最高可实现0.2μm。


非接触精密检测

无需接触被测物体（如软性材料、精密电子元件），避免划伤或变形；

适应复杂表面，可测量高温、易碎或动态目标。

APPLICATION
应用案例
——
工业零部件三维检测
——
PCB行业检测
——
首饰焊接引导
——
硅片分选
TECHNICAL DATA
技术参数


技术参数
Technical Data
LS2010

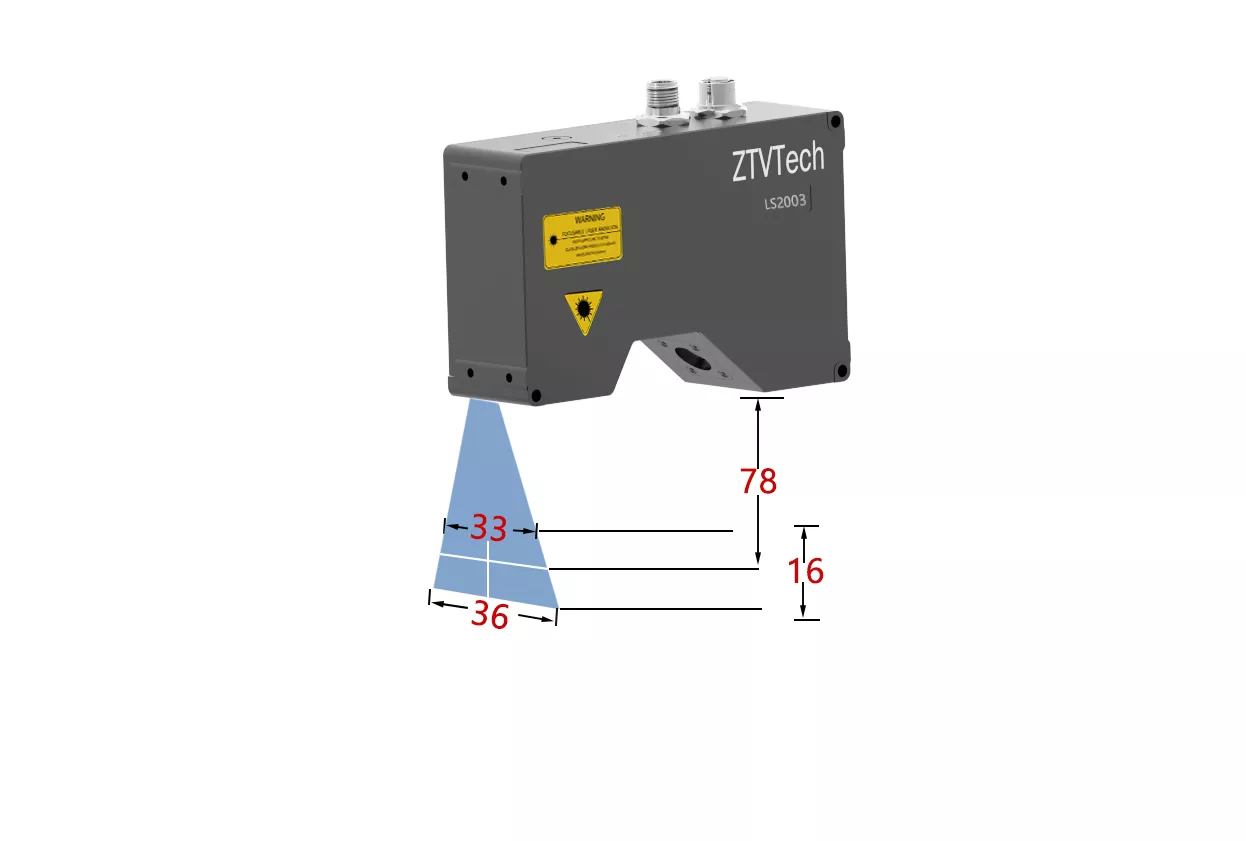

LS2003
LS2008
LS2012
LS2030
LS2070
测试范围-Z(mm)
Measurement Range(Z-axis)
±2
±5
±14
±20
±60
±100
视场(近/中/远)(mm)
FOV(Nea|Mid|Far)
14.0|14.3|14.6
33.1|34.3|35.7
74.0|80.0|86.3
107.6|116.7|125.3
307.1|350.0l307.1
543.4|657.0|783.0
分辨率-X轴(μm)
Lateral Resolution (X-axis)
6.9
16
39
58
161
322
重复性(μm)
Z-Repeatability
0.2
0.5
0.8
1.0
4
6
线性度
Z-Linearity
0.015%of F.S
0.012%of F.S
0.012%of F.S
0.010%of F.S
0.010%of F.S
0.010%of F.S
采样率(HZ)
Scan Rate
229-1600
波长(nm)
Laser Wavelength
405/650
405
405
405
650
650
最大点数(Pts)
Maximum Points
2048
工作距离(mm)
Working Distance
21
78
76
109
223
343.5
重量(g)
Weight
610
720
795
894
1590
1750
产品尺寸(mm)
Size(LxWxT)
123.5*92*42.25
146*93*41.5
164*93.5*46.5
204.9*93.4*46.5
322*101.8*52
351*114.3*59
防护等级
Enclosure Rating
IP67, IEC 60529-2013
冲击
Shock(3Axis)
15G, IEC 60068-2-27
振动
Vibration
2G, 20-500HZ, IEC 60068-2-6
工作温度
Operating Temperature
0-45℃
工作湿度
Operating Humidity
10-85%RH(无结露)(No Condensation)
电器安全标准
Electrical Safety
EN61010-1
环境光
Maximum Ambient Light
   10,000 Ix




技术参数
Technical Data

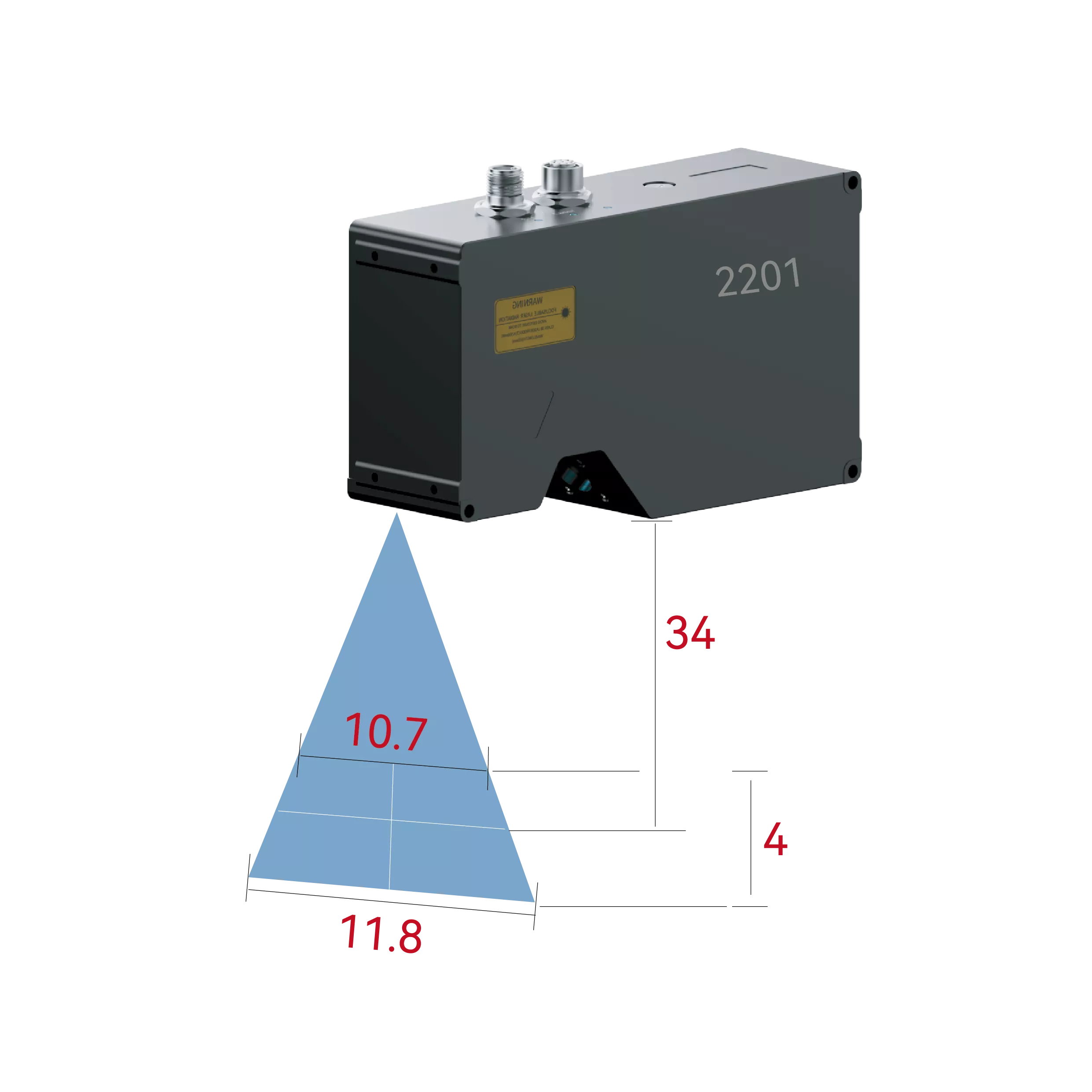

LS2201

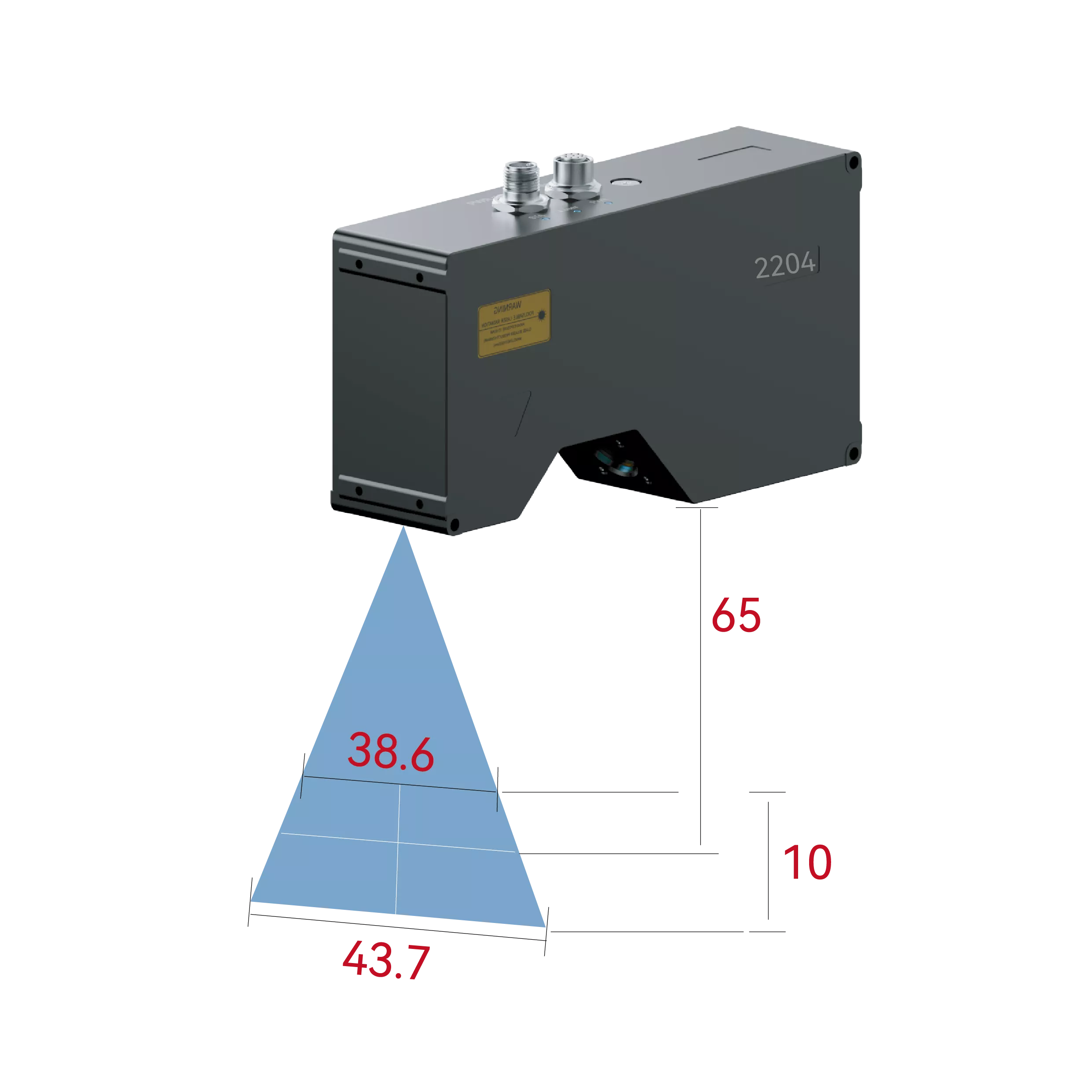

LS2204

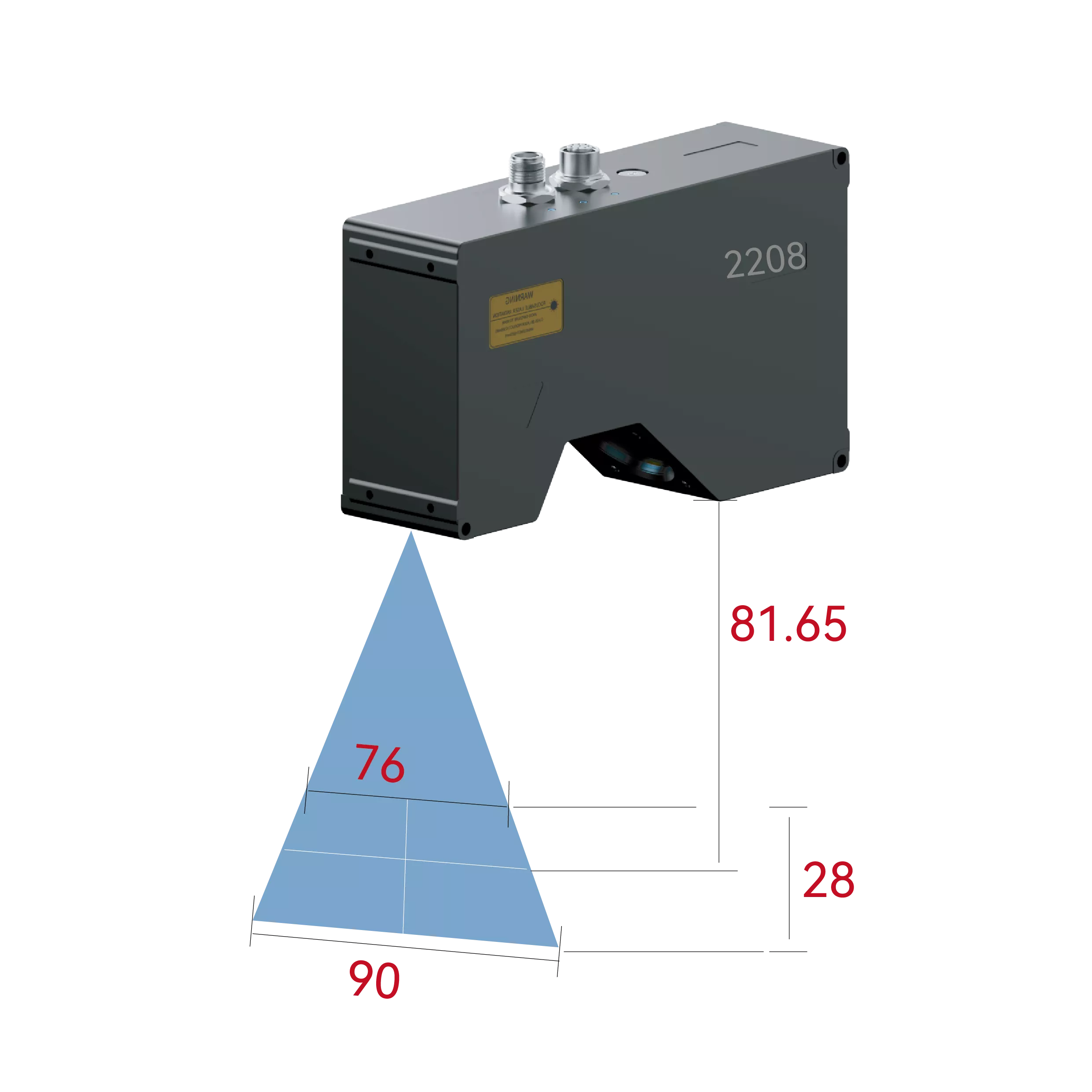

LS2208

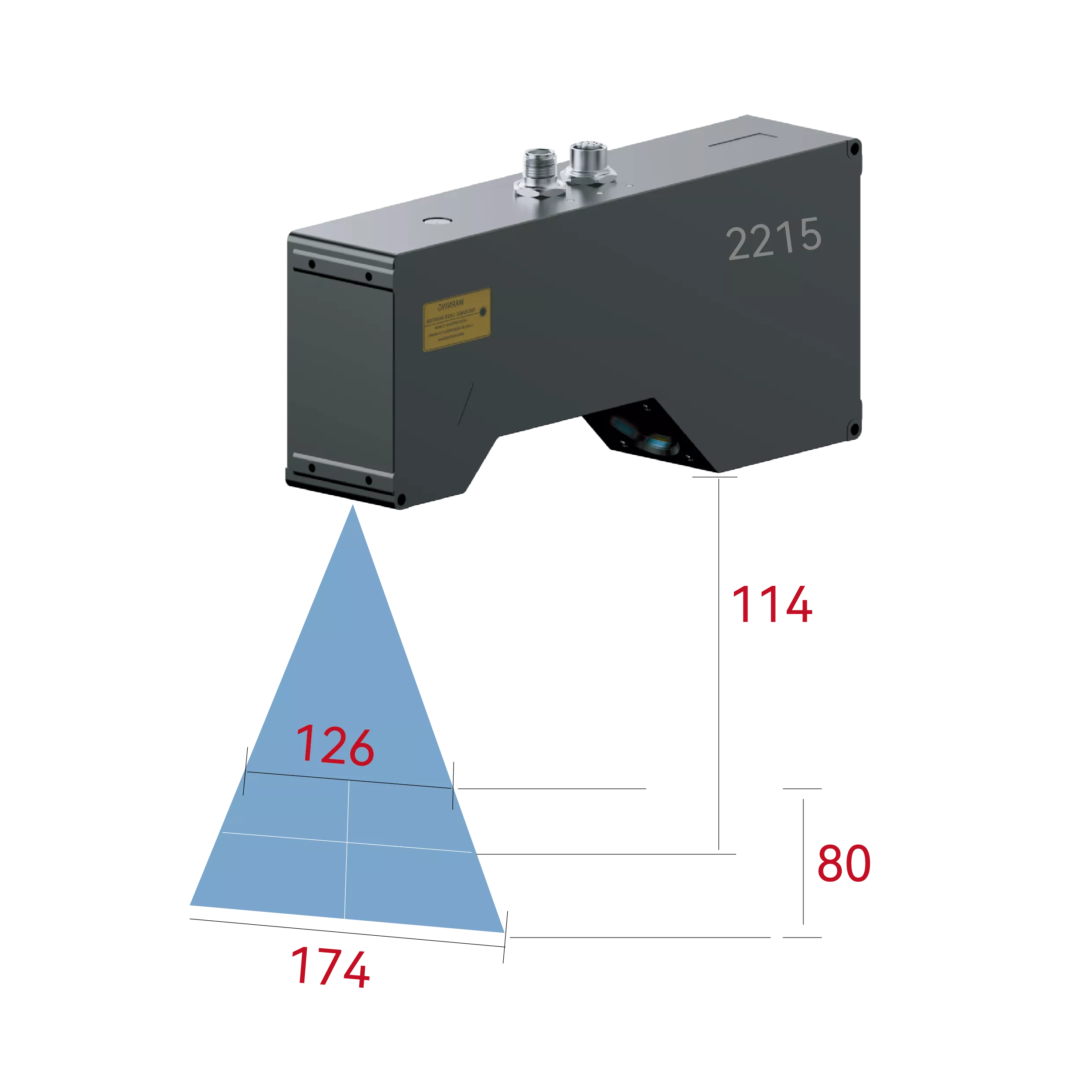

LS2215
测试范围-Z(mm)
Measurement Range(Z-axis)
±2
±5
±14
±40
视场(近/中/远)(mm)
FOV(Nea|Mid|Far)
10.7|11.3|11.8
38.6|41.1|43.7
76|83|90
174|155|126
分辨率-X轴(μm)
Lateral Resolution (X-axis)
5.5
16
40
73
重复性(μm)
Z-Repeatability
0.2
0.5
0.8
2.5
线性度
Z-Linearity
0.015%of F.S
0.012%of F.S
0.018%of F.S
0.012%of F.S
采样率(HZ)
Scan Rate
1400-8000
波长(nm)
Laser Wavelength
405
最大点数(Pts)
Maximum Points
2048
工作距离(mm)
Working Distance
34
65
81.65
114
重量(g)
Weight
1130
1140
1180
1260
产品尺寸(mm)
Size(LxWxT)
175*100*52
200*105*52
187*108*52
241*108*52
防护等级
Enclosure Rating
IP67, IEC 60529-2013
冲击
Shock(3Axis)
15G, IEC 60068-2-27
振动
Vibration
2G, 20-500HZ, IEC 60068-2-6
工作温度
Operating Temperature
0-45℃
工作湿度
Operating Humidity
10-85%RH(无结露)(No Condensation)
电器安全标准
Electrical Safety
EN61010-1
环境光
Maximum Ambient Light
   10,000 Ix
